河南省君恒實業集團生物科技有限公司110kV變電站實時信息無線公網接入項目
摘要
河南省君恒實業集團生物科技有限公司110kV電站實時信息接入項目是在電力專網暫不具備的情況下，利用我方自主研發的無線安全網關使用加密傳輸技術，將110kV變電站實時信息上傳至濮陽市電力公司，保證電站如期投運。
項目概況

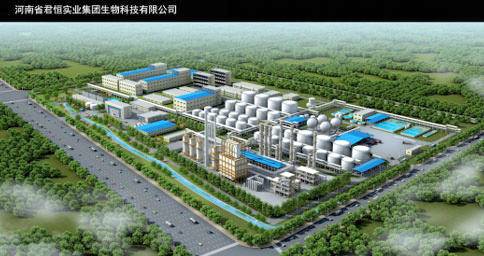

河南省君恒集團有限公司位于濮陽市濮城工業集中區，中原油田腹地，交通便利，油、電、氣資源豐富，具有良好的生產經營環境，現有員工1300多人。濮陽君恒集團生物科技有限公司作為君恒集團的子公司，為滿足生產、生活新建一座110KV變電站，2019年3月該變電站一次設備安裝完成，二次設備包括后臺、遠動、調度數據網、光端機等設備也已到位，但受制于光纖鋪設周期問題，數據通道一直未能完成。故110KV變電站內對應的光傳輸設備不具備接入條件，站內實時數據不能上送至濮陽市供電公司，變電站將無法按時驗收及投運。
面對這樣的問題，我公司營銷部趙春禮抓住用戶需求并結合公司技術人員建議，提出了采用無線網絡傳輸?shù)捻?xiàng)目方案，在不具備光纖通道的情況下，完成君恒變對濮陽市供電公司的數據上傳，將變電站內實時數據傳送至主站，完后對子站運行狀況的實時監控、調度指揮，實現項目按時投運的目的，項目方案得到了用戶的一致認可。
項目實施
由于項目時間緊迫，我公司當即派遣系統集成部技術工程師孫亞彬趕赴現場，進行現場考察，充分了解用戶需求，制定具體實施方案。

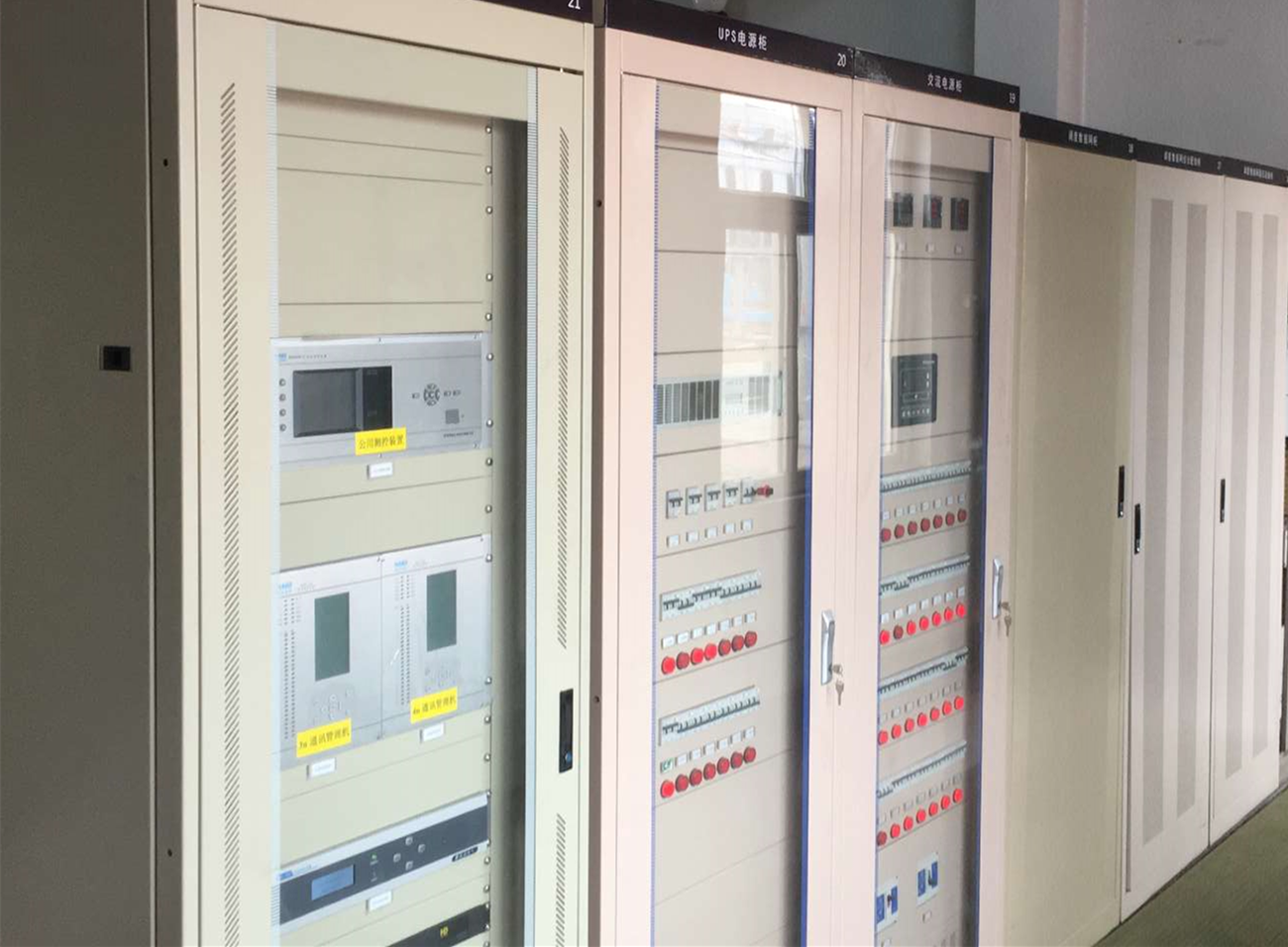

經過現場調研，設備選型，孫亞彬緊鑼密鼓地開始了項目實施，在現場安裝我公司自主研發的無線安全網關設備、綜合信息一體機等設備，通過現場的安裝調試，使后臺數據通過無線加密模式傳輸至濮陽供電公司，從而保證變電站的按時投運。

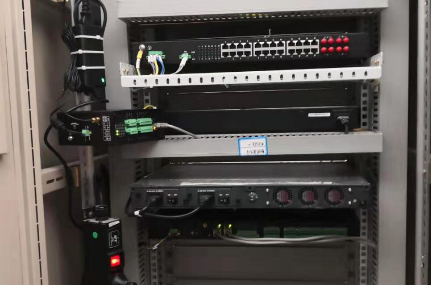

站端側：VA1000-D無線網關設備
VA1000-D無線網關設備采用虛擬專用網絡加密隧道技術，通過使用非對稱密鑰加密數據與控制信息，通過無線專用網絡與主站加密認證服務器建立虛擬專用網絡加密隧道，將電站實時數據傳送至濮陽供電公司。
VA1000綜合信息一體機
通信控制裝置是自動化系統的信息中心，它通過不同的通信介質和通信規約，對變電站內各種設備的信息進行采集處理，形成標準的信息并通過數據通道傳送到集控中心和自動化系統。在自動系統中，信息的采集和傳送石根據優先級進行劃分的，這要求通信控制裝置具有實時、分時的特性。
我公司自主研發的VA-1000綜合信息一體機就是采用嵌入式Linux實時操作系統開發的多進程、多線程通信控制裝置。該產品是一款無風扇、低功耗的嵌入式通訊管理設備，CPU選用ARMCortex-A5,支持10路隔離通信串口和4路快速以太網口。導軌安裝方式適合現場應用要求，支持CF卡存儲擴展，解決現場數據存儲空間問題，采用9-36VDC寬電壓供電方式，隔離IO設計，支持EmbeddedLinux操作系統，適用于電力自動化、光伏發電、智能/軌道交通、石油和天然氣等環境惡劣的行業，具有很強的適用性，實現串口設備到以太網、GPRS無線通訊的自動化信息采集和通信協議轉換等，是工業現場通信管理解決方案的理想選擇。
項目優勢及意義
通過無線傳輸技術，在客戶不具備光纖通信的條件下，利用我公司自主研發的無線安全網關、綜合信息一體機等相關設備，實現110KV變電站數據上傳，提前完成并網工作，保證君恒110kV變電站按時驗收投運。通過電力專用縱向加密認證裝置和數據傳輸加密系統雙重加密方式將數據上傳，增加了數據的安全性、可靠性，通過正反向隔離裝置保證項目滿足國家電網二次安防相關要求。
該項目的成功實施，實現了濮陽市供電公司對君恒變電站的遙測、遙信等功能，實時觀察數據變化，可根據數據情況進行及時調度，節省人力的同時也提高了變電站的安全管理能力，為各子站的安全運行提供有效保障。
